Werkstoff
Schienen Stahl.
Kugelkäfige Stahl.
Kugeln Stahl.
Kugelkäfige Stahl.
Kugeln Stahl.
Ausführung
Schienen verzinkt.
Kugelkäfige verzinkt.
Kugeln gehärtet.
Kugelkäfige verzinkt.
Kugeln gehärtet.
Mehr anzeigen
Weniger anzeigen
Beschreibung
Werkstoff
Schienen Stahl.
Kugelkäfige Stahl.
Kugeln Stahl.
Kugelkäfige Stahl.
Kugeln Stahl.
Ausführung
Schienen verzinkt.
Kugelkäfige verzinkt.
Kugeln gehärtet.
Kugelkäfige verzinkt.
Kugeln gehärtet.
Bestellhinweis
Verkauf paarweise.
Hinweis

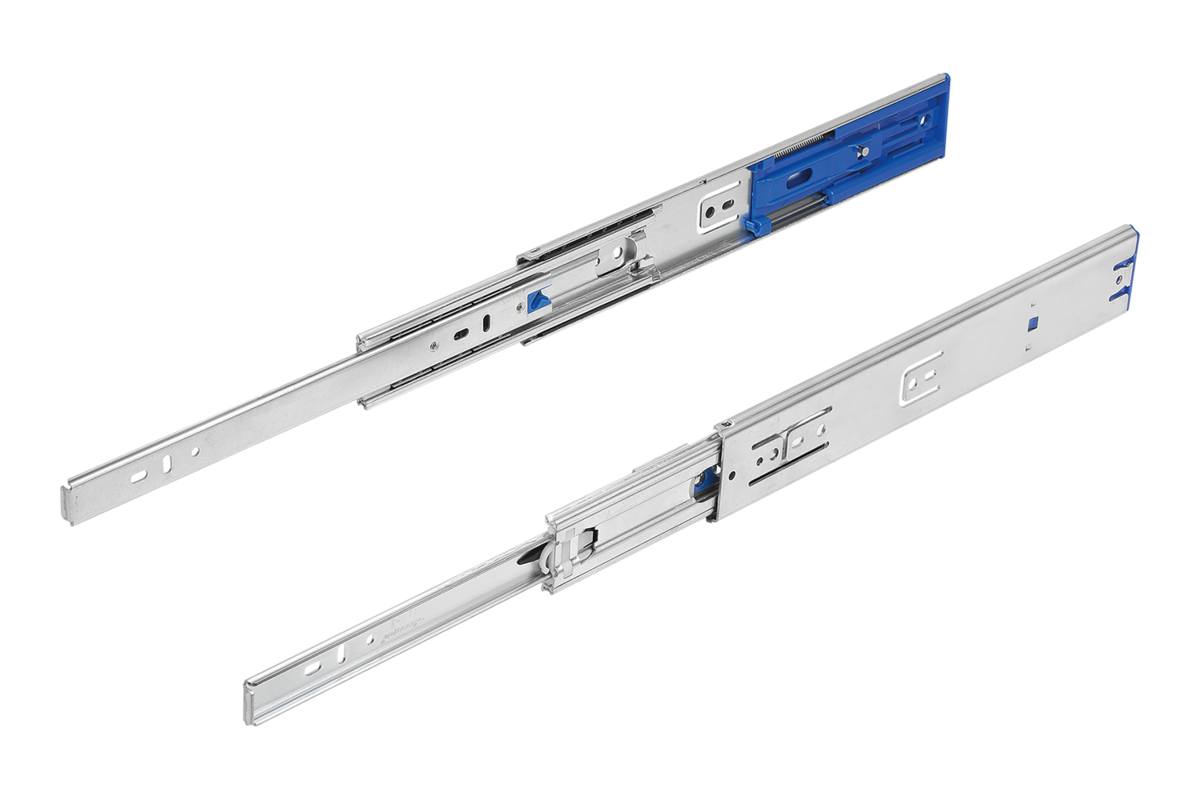

Bei Teleskopschienen mit Vollauszug ist der Hub ungefähr gleich der Einbaulänge, wodurch mehr Komfort und Zugänglichkeit gewährleistet wird.
Durch die Einzugsdämpfung werden die Teleskopschienen beim Schließen gedämpft abgefangen und fahren selbstständig in die Endlage.
Die angegebenen Tragkräfte wurden bei einem Schienenabstand von 450 mm ermittelt und beziehen sich auf den Maximalwert bei 50.000 Zyklen.
Für Horizontalmontage nicht geeignet.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 2,5 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Durch die Einzugsdämpfung werden die Teleskopschienen beim Schließen gedämpft abgefangen und fahren selbstständig in die Endlage.
Die angegebenen Tragkräfte wurden bei einem Schienenabstand von 450 mm ermittelt und beziehen sich auf den Maximalwert bei 50.000 Zyklen.
Für Horizontalmontage nicht geeignet.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 2,5 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Temperaturbereich
10 °C - 40 °C.
Zeichnungshinweis
1) Montageloch bei K2088.0300 nicht verfügbar.
2) Montageloch bei K2088.0350 nicht verfügbar.
3) Montageloch bei K2088.0400 nicht verfügbar.
2) Montageloch bei K2088.0350 nicht verfügbar.
3) Montageloch bei K2088.0400 nicht verfügbar.
Wichtiger Hinweis zum Download von CAD-Modellen
Um unsere CAD-Modelle herunter laden zu können, müssen Sie sich vorher einloggen. Sollten Sie noch kein Konto angelegt haben, registrieren Sie sich bitte unter „Mein Konto“ (rechte Bildschirmseite) und folgen Sie den Anweisungen.
