Artikelbeschreibung/Produktabbildungen |
|
|

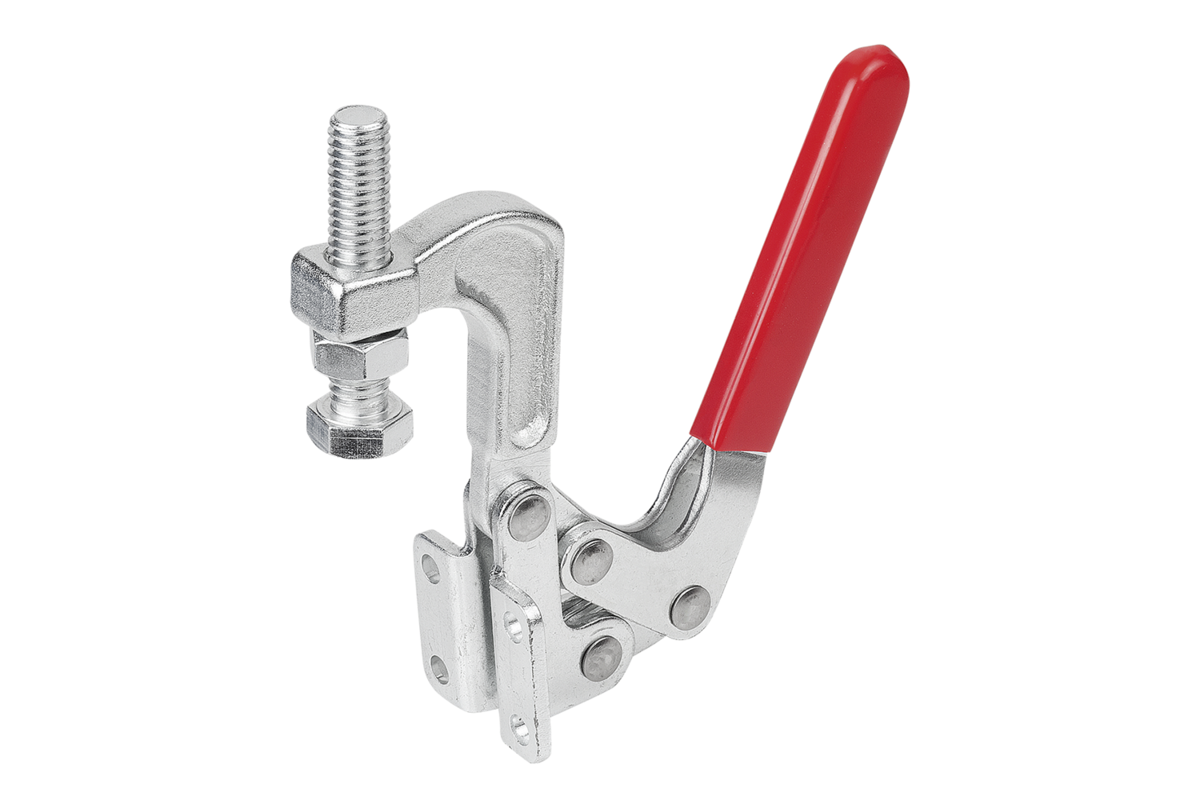

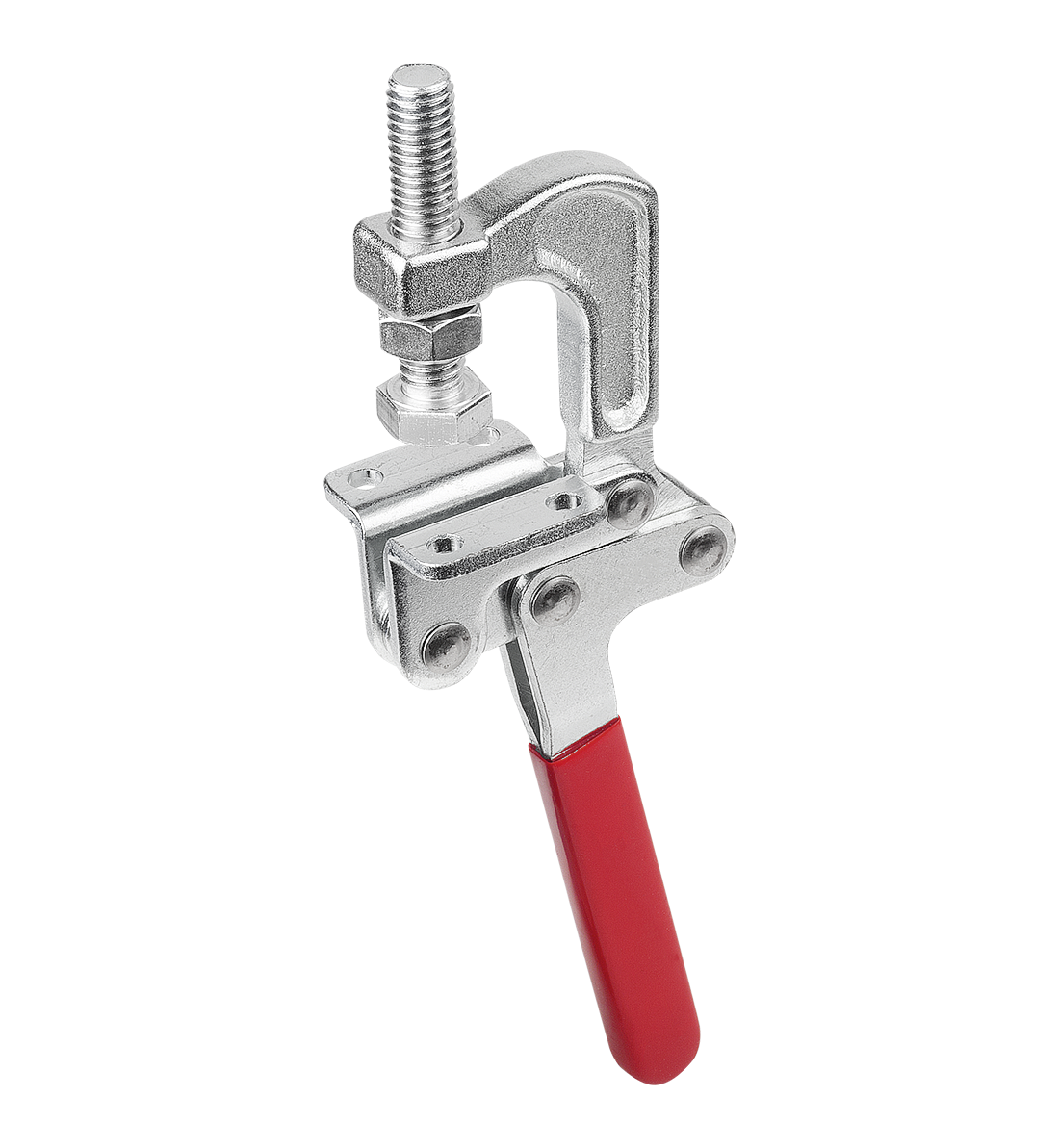

BeschreibungWerkstoff:Stahl. Spannbügel Stahlguss.
Edelstahl.Ausführung:Stahl verzinkt und passiviert.
Edelstahl blank.
Kunststoffgriff ölbeständigHinweis:Der Zugspanner eignet sich z.B. für Einsatzfälle, bei denen seitlich wenig Platz zur Befestigung vorhanden ist. In diesem Fall werden die Auflagewinkel des Zugspanners von unten an der entsprechenden Aufnahmeplatte befestigt.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Grundkörper | Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Spannkraft
F3
N | CAD | Zub. | Preis | Bestellen |
|---|
| K1439.03400 | Stahl | 90° | 50° | 250 | 3400 | 1100 |  | | 29,33 € | | | K1439.13000 | Edelstahl | 90° | 50° | 200 | 3000 | 1000 | | | 49,16 € | |
| Bestellnummer | Material
Grundkörper | A
| A1 | A2 | B | B1 | B5 | C | D | H | H1 | L | L1 | L2 | M | CAD | Zub. | Preis | Bestellen |
|---|
| K1439.03400 | Stahl | 40 | 25,4 | 7,3 | 44 | 30 | 4 | 41,2 | 6,7 | 210 | 153 | 74,6 | 31,8 | 14 | 1/2-13x2,5 | | | 29,33 € | | | K1439.13000 | Edelstahl | 40 | 25,4 | 7,3 | 44 | 30 | 4 | 41,2 | 6,7 | 210 | 153 | 74,6 | 31,8 | 14 | 1/2-13x2,5 | | | 49,16 € | |
