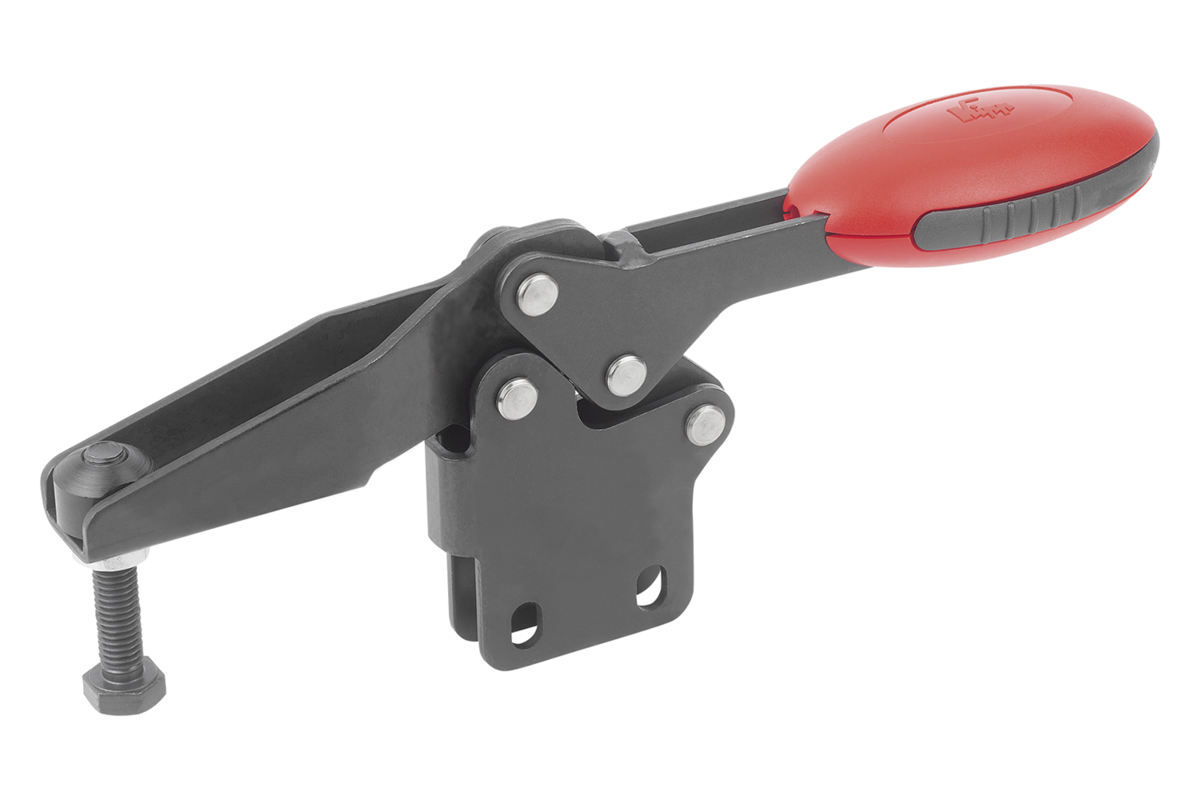

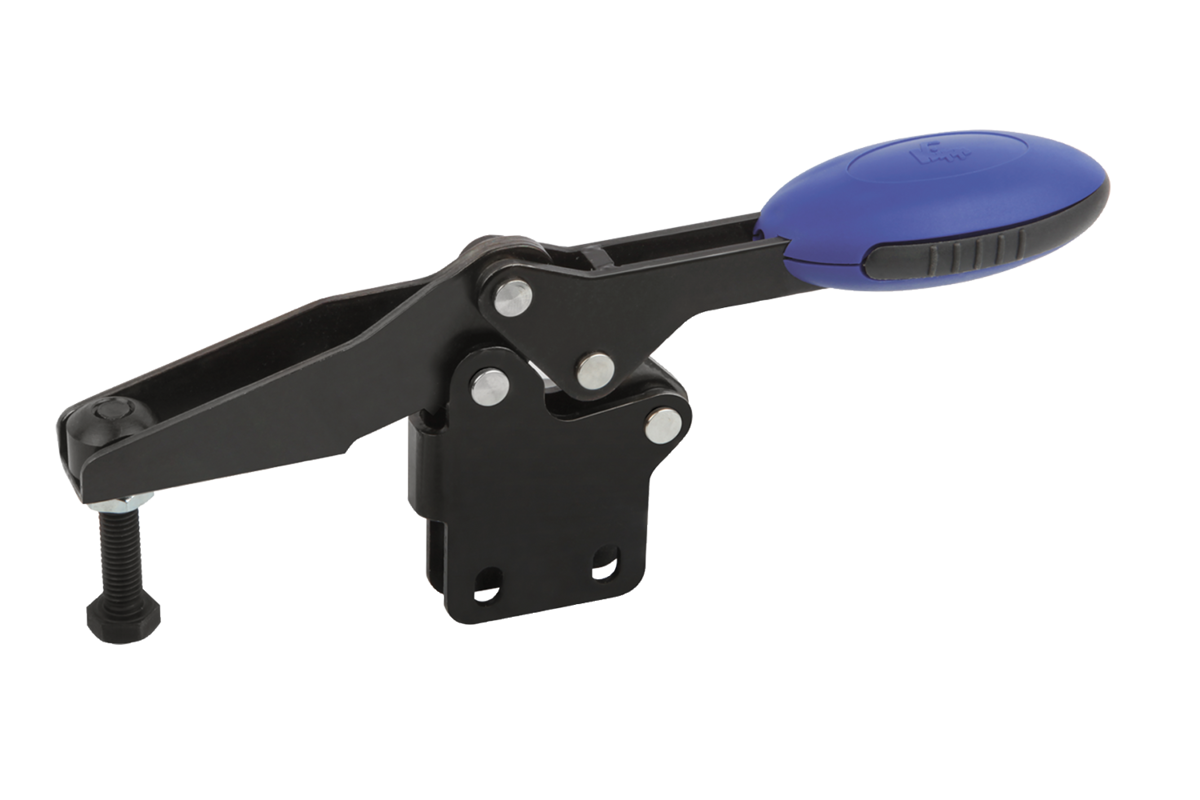

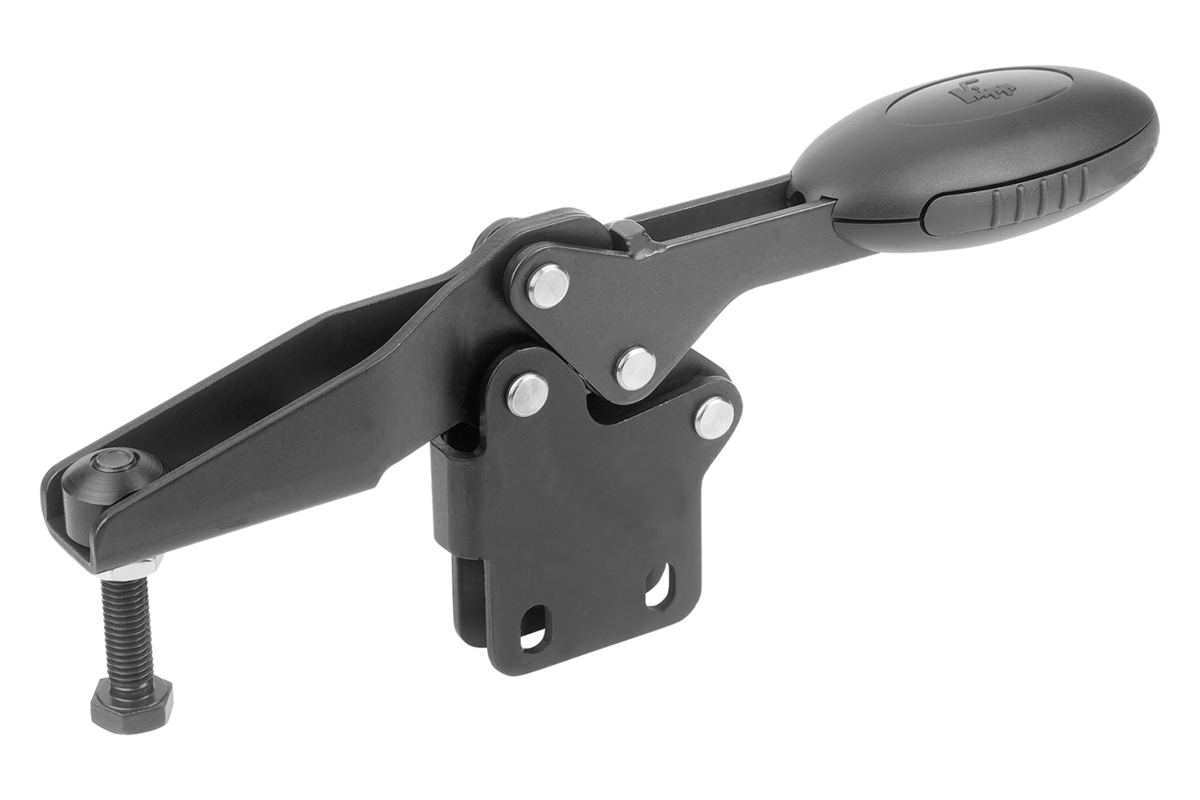

Schnellspanner horizontal mit senkrechtem Fuß und verstellbarer Andruckspindel
K0661

Schnellspanner horizontal mit senkrechtem Fuß und verstellbarer...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.
Ausführung:nitrocarburiert und schwarz oxidiert.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Zubehör:K0106
K0383
K0388
K0390
K0391
K0392
K0393
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0661 Schnellspanner horizontal mit senkrechtem Fuß und verstellbarer Andruckspindel 260 kB
 Technischer Hinweis KIPPlock 872 kB

Zeichnungen

Schnellspanner horizontal mit senkrechtem Fuß und verstellbarer Andruckspindel

Artikelauswahl/-filter

BestellnummerFarbe
Komponente
LochbildÖffnungswinkel
Haltearm
Öffnungswinkel
Griff
Handkraft
FH
N
Haltekraft
F1
N
Haltekraft
F2
N
Spannkraft
F3
N
Spannkraft
F4
N
CADZub.PreisBestellen
K0661.005001ultramarinblau RAL 5002286°67°100650900550620  11,30 €
K0661.006001ultramarinblau RAL 5002386°67°160135019007201200  15,13 €
K0661.008001ultramarinblau RAL 5002386°67°200200028008301400  21,19 €
K0661.010001ultramarinblau RAL 5002390°71°2502200450012002800  32,16 €
K0661.012001ultramarinblau RAL 5002488°68°2802400550010002800  33,90 €
BestellnummerFarbe
Komponente
MA

A1A2A3A4BB1B2B3B6CC2DHH1LL1CADZub.PreisBestellen
K0661.005001ultramarinblau RAL 5002M5x2518274,513,5-8,14,113,29,222,526,25,25,552,247,9125,741,8  11,30 €
K0661.006001ultramarinblau RAL 5002M6x3526396,5-2,514,19,117,512,543,536,985,575,271186,660,5  15,13 €
K0661.008001ultramarinblau RAL 5002M8x4526449-3,514,19,1211641,546,510,56,288,284,3223,174,9  21,19 €
K0661.010001ultramarinblau RAL 5002M10x5541,5599-216,29,226194759,6108,8114,3107,5279,4103,9  32,16 €
K0661.012001ultramarinblau RAL 5002M12x7044651140116,29,228214775,913,58,5128,4125,2314,7122  33,90 €
